Calculadora de Filtro Paso Alto

Filtro paso alto




Filtro RC Paso Alto

Diagrama de filtro RC paso alto


Formula de frecuencia de corte de filtro RC



Calculadora de Filtro RC Paso Alto














Este filtro pasivo RC de paso alto calcula el punto de frecuencia de corte del filtro de paso alto, basado en los valores de la resistencia R, y del condensador C del circuito, de acuerdo con la fórmula fc= 1/(2πRC).

Para usar esta calculadora, todo lo que un usuario debe hacer es ingresar cualquier 2 valores en el campo, y la calculadora calculará el valor del tercer campo. Esta calculadora permite al usuario seleccionar la magnitud de las unidades del condensador, incluyendo picofarads (pF), nanofarads (nF), microfarads (μF) y farads (F), junto con las unidades de resistencia y frecuencia. Después de que el usuario haya ingresado en 2 valores, hará clic en el botón 'Calcular' y el resultado se calculará automáticamente. El valor resultante de la frecuencia de corte calculada es en la unidad hertz (Hz) para la frecuencia, los faradios unitarios para la capacitancia y los ohmios unitarios para la resistencia.

Un filtro RC de paso alto es un circuito de filtro, compuesto por una resistencia y un condensador, que pasa las señales de alta frecuencia y bloquea las señales de baja frecuencia. Cuando se coloca un condensador en serie con la fuente de alimentación del circuito y se coloca una resistencia en paralelo a la misma fuente de alimentación, como se muestra en el diagrama anterior, este tipo de circuito forma un filtro de paso alto. Forma un filtro de paso alto debido a las propiedades reactivas de un condensador. Un condensador es un dispositivo reactivo. Esto significa que la resistencia que ofrece a una señal cambia dependiendo de la frecuencia de la señal. Los condensadores son dispositivos reactivos que ofrecen una resistencia muy alta, o impedancia, a las señales de baja frecuencia. A la inversa, ofrecen una menor resistencia a medida que aumenta la frecuencia de la señal. El hecho de que un condensador ofrezca una resistencia muy alta a las señales de baja frecuencia, cuando se colocan en serie con una fuente de alimentación, impiden que las señales de baja frecuencia entren y salgan a la salida. Sin embargo, las señales de alta frecuencia son capaces de pasar sin impedimentos, ya que los condensadores ofrecen muy poca resistencia a ellos. Así es como funciona un circuito de alto filtro RC.

Cuando calculamos la frecuencia de corte de un filtro de paso alto, que es lo que hace esta calculadora, estamos calculando el punto en la respuesta de frecuencia del filtro, donde la ganancia de la señal alcanza la mitad de la potencia de la señal de intensidad total Será más tarde. Este es el punto cuando la ganancia es 3dB fuera de estar en su máxima potencia. A medida que aumenta la frecuencia, la ganancia aumentará hasta que alcance su fuerza máxima. Esto se puede ver en el diagrama anterior. La frecuencia de corte de un filtro de paso alto es crucial porque muestra el punto donde la ganancia es el 50% de su potencia máxima (pico).

Como se puede ver en el diagrama anterior, el filtro de paso alto comienza en 0 en el extremo más bajo del espectro de frecuencia. Esto se debe a que los filtros de paso alto pueden producir apenas cualquier ganancia para las señales de baja frecuencia, ya que las señales de baja frecuencia se filtran. A medida que aumenta la frecuencia, también aumenta la ganancia. En la frecuencia de corte, la señal es sólo 3dB de su ganancia completa. A medida que la frecuencia aumenta más, la ganancia alcanza su máxima fuerza.


Calculadora de Filtro RL Paso Alto

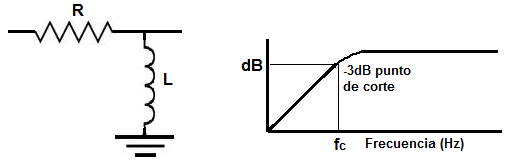

Diagrama de filtro RL paso alto


Formula de frecuencia de corte de un filtro RL



Calculadora de Filtro RL Paso Alto














Esta calculadora pasiva de filtro RL de paso alto calcula el punto de frecuencia de corte del filtro de paso alto, basado en los valores de la resistencia R, y el inductor L del circuito, de acuerdo con la fórmula, fc= R/(2πL).

Para usar esta calculadora, todo lo que un usuario debe hacer es ingresar en cualquier 2 valores, y la calculadora calculará el tercer campo. Esta calculadora permite al usuario seleccionar la magnitud de las unidades del inductor, incluyendo picohenry (pH), nanohenry (nH), microhenry (μH) y henry (H). Después de introducir los valores de inductancia y resistencia, el usuario hace clic en el botón 'Calcular' y el resultado se calcula automáticamente. El valor resultante de la frecuencia de corte calculada está en la unidad de hertzio (Hz) para la frecuencia, unidad de henrio para la inductancia, y la unidad de ohmios para la resistencia.

Un filtro RL de paso alto es un circuito de filtro, compuesto por una resistencia y un condensador, que pasa señales de alta frecuencia y bloquea señales de baja frecuencia. Cuando se coloca una resistencia en serie con la fuente de alimentación del circuito y se coloca un inductor en paralelo a esa misma fuente de alimentación, como se muestra en el diagrama anterior, este tipo de circuito forma un filtro de paso alto. Forma un filtro de paso alto debido a las propiedades reactivas de un inductor. Un inductor es un dispositivo reactivo. Esto significa que la resistencia que ofrece a una señal cambia dependiendo de la frecuencia de la señal. Los inductores son dispositivos reactivos que ofrecen una resistencia muy alta, o impedancia, a las señales de alta frecuencia. A la inversa, ofrecen una mayor resistencia a medida que disminuye la frecuencia de la señal. Por lo tanto, un inductor ofrece una impedancia muy alta a una señal de muy alta frecuencia. Debido a que ofrecen alta impedancia a las señales de alta frecuencia, las señales de alta frecuencia no pasan a través de ellas, ya que representan un camino de alta impedancia. Recuerde que la corriente siempre toma el camino de menor resistencia. Por lo tanto, las señales de alta frecuencia normalmente no toman el camino del inductor; En su lugar, pasan a la salida, por lo que este filtro se llama filtro de paso alto. Las señales de baja frecuencia, por otro lado, pasan por el inductor, ya que los inductores ofrecen señales de baja frecuencia de baja impedancia. Así, la baja frecuencia toma la ruta del inductor y no continúa a través de la ruta de salida.

Cuando calculamos la frecuencia de corte de un filtro de paso alto, que es lo que hace esta calculadora, estamos calculando el punto en la respuesta de frecuencia del filtro, donde la ganancia de la señal es la mitad de la potencia del máxima fuerza. Este es el punto cuando la ganancia es 3dB fuera de estar en su máxima potencia. A medida que aumenta la frecuencia, la ganancia aumentará hasta que alcance su fuerza máxima. Esto se puede ver en el diagrama anterior. La frecuencia de corte de un filtro de paso alto es crucial porque muestra el punto donde la ganancia es el 50% de su potencia máxima.

Como se puede ver en el diagrama anterior, el filtro de paso alto comienza en 0 en el extremo más bajo del espectro de frecuencia. Esto se debe a que los filtros de paso alto pueden producir apenas cualquier ganancia para las señales de baja frecuencia, ya que las señales de baja frecuencia se filtran. A medida que aumenta la frecuencia, también aumenta la ganancia. En la frecuencia de corte, la señal es sólo 3dB de su ganancia completa. A medida que la frecuencia aumenta más, la ganancia alcanza su máxima fuerza.




Filtro Activo Paso Alto con Un Amplificador Operacional Inversor

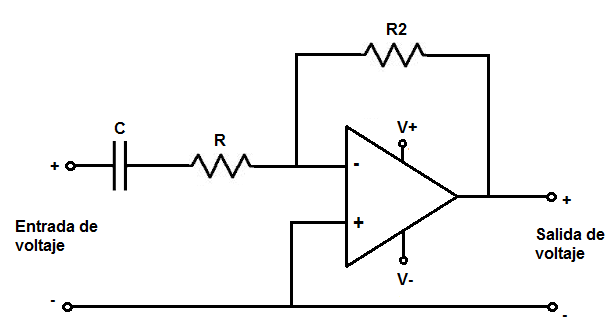

Filtro activo paso alto con amplificador operacional inversor



Formulas de filtro con amplificador operacional inversor

Introduzca la Frecuencia de Corte Deseada








Esta calculadora es para un filtro activo de paso alto de amplificador operacional inversor.

Este filtro de paso alto de amplificador operacional produce una señal de inversión amplificada en la salida. Esto significa que la señal de salida está desfasada en 180 grados con la señal de entrada.

La resistencia R y el condensador C forman el punto de frecuencia de corte.

Cualquier frecuencia por encima de este punto de frecuencia pasará a la salida amplificada. Las frecuencias por debajo de este punto serán muy atenuadas.

La fórmula para calcular la frecuencia de corte es, frecuencia = 1/2πR2C

La ganancia del circuito está determinada por la resistencia R2 y la resistencia R, según la fórmula, la ganancia (AV) = -R2/R

El signo negativo significa que la salida es la señal invertida de la entrada. Esto significa que cuando la señal de entrada está activada, la señal de salida está desactivada. Están exactamente 180 grados fuera de fase.

Para esta calculadora, un usuario sólo tiene que introducir la frecuencia de corte y la ganancia deseada. La calculadora calculará entonces la resistencia R, el condensador C y la resistencia R2.

Una regla importante a tener en cuenta para esta calculadora si está utilizando un amplificador operacional específico es que tiene que considerar la especificación del amplificador operacional cuando se construye el circuito.

Las 2 especificaciones del amplificador operacional que debe ser considerado son el voltaje DC máximo que se puede suministrar a los carriles de potencia del amplificador operacional y la velocidad de rotación del amplificador operacional.

En primer lugar, debe conocer el voltaje de CC máximo que puede manejar el operador en los pines de alimentación. Esto nos permitirá conocer el voltaje máximo que la tensión de CA puede oscilar de pico a pico. Si, por ejemplo, el voltaje de CC máximo que el amplificador operacional puede manejar es ± 18V, esto significa que el voltaje de CA máximo que el amplificador operacional puede producir es de 36 voltios pico a pico, o pico de 18V. El voltaje de CA sólo puede ir tan alto como el carril de CC. Así que si alimentamos + 18V en V + y -18V en V-, el voltaje de CA puede oscilar tan alto como + 18V y tan bajo como -18V, que es de 36 voltios pico a pico. Por lo tanto, el voltaje DC máximo muestra el voltaje AC máximo que puede mostrar. Si el voltaje de CA es mayor que el del carril de CC, habrá recorte y distorsión en la señal de salida.

El otro factor es la velocidad de rotación del amplificador operativo. La velocidad de giro del amplificador operacional es la velocidad con que el amplificador operacional puede producir voltaje de salida por una unidad de tiempo dada. Si el voltaje es demasiado grande para una frecuencia dada, el amplificador operacional puede no ser capaz de mantenerse al día y producirá distorsionado. La velocidad de rotación del amplificador operacional le permite calcular la cantidad de voltaje que el amplificador operacional puede emitir para una frecuencia dada.

Las velocidades de rotación varían ampliamente de un amplificador operacional a un amplificador operacional. El amplificador operacional LM741 tiene una velocidad de rotación de 0.5V / μS. Los amplificadores operativos de alta velocidad pueden tener velocidades de rotación de hasta 6000V / μS.

Cómo se puede calcular si el amplificador operacional puede manejar un cierto voltaje a una determinada frecuencia se determina por la fórmula, velocidad de rotación = 2πfV. La mejor manera de hacerlo es convertir la velocidad de rotación de voltios por microsegundo a voltios por segundo. Hacer esto dividiendo el voltaje por 0.000001 (un microsegundo). Usando la velocidad de rotación del LM741 de 0.5V / μS, esto sería 500.000V / s. A continuación, se conecta a la fórmula de velocidad de rotación, tasa de rotación = 2πfV = 500.000 = 2 (3.14) f (10V) = 7961Hz. Así que el amplificador operacional puede salir 10V a una frecuencia máxima de 7961Hz. Cualquier frecuencia por encima de este a 10V y el amplificador operacional no será capaz de mantenerse al día con la tensión de salida. La frecuencia sería demasiado rápida para ese voltaje. Por lo tanto, el amplificador operacional no sería capaz de emitir esa amplitud de voltaje a esa velocidad (frecuencia). Por lo tanto, la tasa de matanza debe ser considerado definitivamente al crear este circuito.

Si está utilizando frecuencias relativamente altas, necesitará un amplificador operacional de alta velocidad.




Filtro Activo Paso Alto Con Amplificador No Inversor

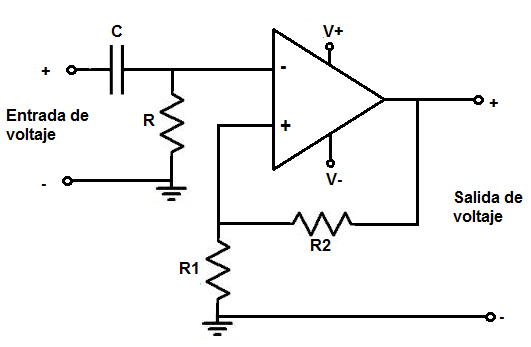

Filtro activo paso alto con amplificador operacional no inversor



Formulas de filtro con amplificador operacional no inversor

Introduzca la Frecuencia de Corte Deseada






Esta calculadora es para un filtro activo de paso alto de amplificador operacional no inversor/

Este filtro de paso alto de amplificador operacional produce una señal no inversa en la salida. Esto significa que la señal de salida está exactamente en fase con la señal de entrada.

La resistencia R y el condensador C establecen el punto de frecuencia de corte.

Las frecuencias por encima de esta frecuencia de corte se pasan a la salida. Las frecuencias por debajo de este punto de frecuencia de corte se atenúan mucho.

La fórmula para calcular la frecuencia de corte es, frecuencia = 1 / 2πRC

La resistencia R3 y la resistencia R4 determinan la ganancia del circuito. La ganancia del circuito está determinada por la fórmula, la ganancia (AV) = 1+ R4/R3.

Para esta calculadora, un usuario sólo tiene que introducir la frecuencia de corte y la ganancia deseada. La calculadora calculará entonces la resistencia R, el condensador C, la resistencia R2 y la resistencia R1.

Al igual que con el otro circuito de filtro de amplificador operacional, las especificaciones de este amplificador operacional debe ser considerado.
