Temporizador 555



En este circuito, vamos a mostrar cómo construir un circuito 555 temporizador con un retardo de apagado.

Un circuito con un retardo de apagdo es un circuito que una vez que se aplica la energía a que se enciende la salida de inmediato. La salida permanece encendida durante unos segundos y luego se apaga. Hay un retraso antes de que la salida se apague.

Un circuito con un retardo de apagado puede ser útil para cualquier circuito que necesite estar encendido sólo por un corto período de tiempo, como un temporizador. Digamos que desea que un circuito sólo esté encendido durante 10 segundos y luego detenga. Entonces este circuito tiene aplicación perfecta.

Cómo lograr el efecto de retardo es a través del uso de un condensador. Básicamente el condensador toma tiempo para cargar. Esta vez es lo que crea el retraso.

Componentes Necesarios

  • Temporizador 555
  • 47KΩ resistor
  • 100μF condensador
  • 470Ω resistor
  • LED


El temporizador 555 se puede obtener muy barato de casi cualquier minorista electrónico.

El temporizador 555 es un chip de 8 pines.

A continuación se muestra el arreglo de pines del temporizador 555.

Temporizador 555 arreglo de pines

El temporizador 555 requiere una tensión de alimentación de 4,5-16V. Conectamos esta tensión al pin VCC, pin 8, y conectamos GND, pin 1, a tierra.

Los únicos otros pines que usamos son el pin de disparo, el pin de salida, el pin de reinicio y el pin de umbral.

El pin 2 es el pin de disparo. Funciona como una pistola de arranque para iniciar el temporizador 555 en funcionamiento. El disparo es un disparador activo bajo, lo que significa que el temporizador se inicia cuando el voltaje en el pin 2 cae por debajo de 1/3 de la tensión de alimentación. Cuando el 555 se activa a través del pin 2, la salida del pasador 3 se eleva.

Pin 3 es el pin de salida. La salida del temporizador 555 es de naturaleza digital. Es alta o baja. La salida es baja, que está muy cerca de 0V, o alta, que está cerca de la tensión de alimentación que se coloca en el pin 8. El pin de salida es donde se debe conectar la carga que desea que el temporizador 555 para encender. Esto puede ser un LED, por ejemplo.

El pin 4 es el pin de reinicio. Este pin puede usarse para reiniciar la operación de temporización del temporizador 555. Esta es una entrada baja activa, al igual que la entrada de disparo. Por lo tanto, el pin 4 debe conectarse a la tensión de alimentación del temporizador 555 para que funcione. Si se conecta momentáneamente, el funcionamiento del temporizador 555 se interrumpe y no volverá a iniciarse hasta que se vuelva a activar mediante el pin 2.

El pin 6 es el pin de umbral. El propósito de este pin es monitorizar el voltaje a través del condensador que es descargado por el pin 7. Cuando esta tensión alcanza 2/3 de la tensión de alimentación (VCC), el ciclo de temporización termina y la salida en el pin 3 baja.

En este circuito, conectaremos el temporizador 555 para producir un retardo de encendido antes de que la salida pase a BAJO.

A continuación se muestran las conexiones.

Circuito Temporizador 555 Con un Retardo de Apagado

A continuación se muestra el circuito temporizador 555 con un retardo de apagado que construiremos.

Circuito temporizador 555 con retardo de apagado

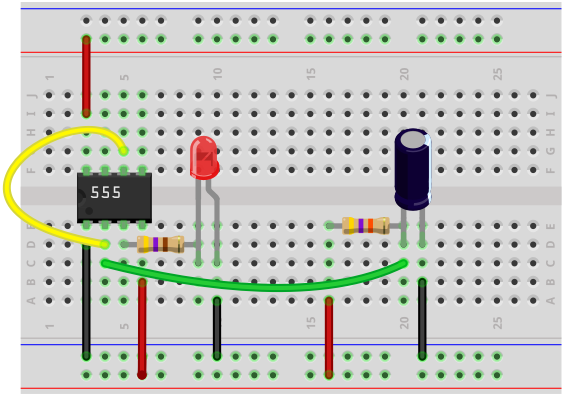

A continuación se muestra el esquema en un tablero de circuitos del circuito anterior.

Circuito placa de pruebas temporizador 555 con retardo de apagado

Para conectar la alimentación al chip temporizador 555, conectamos alrededor de 5-15V a VCC, pin 8, y conectamos el pin 1 a tierra.

Conectamos una resistencia de 47KΩ a la fuente de tensión positiva y luego al pin 2. Conectamos el pin 6 al pin 2 y luego conectamos un condensador de 100μF a tierra.

Conectamos el pin 4, el pin de reinicio, al VCC. El pin de reinicio está activo bajo. Así que para que el pin de reinicio no se active, conectamos este perno permanentemente ALTO.

Pin 3 es el pin de salida. Por lo tanto, conectamos el LED junto con la resistencia de 470Ω a tierra; esto es para evitar que el exceso de corriente de ir al LED.


Cómo Funciona el Circuito

Cómo funciona este circuito es a través de la red RC. La combinación del resistor y el condensador forma la red RC. Esta red determina el tiempo que tarda en cargar el condensador.

La razón por la que el circuito se enciende automáticamente es porque el pin 6, el pin de umbral, es inicialmente BAJO. Cuando el pin 6, el pin de umbral, es BAJO, la salida es ALTA. Es por eso que el LED está encendido. Este pin representa el voltaje a través del condensador. Inicialmente, porque toma tiempo para que un condensador cargue, va a tener voltaje muy bajo inicialmente hasta que acumula voltaje. Una vez pasados unos segundos, el condensador puede cargarse. A medida que carga a más de 2/3 de la tensión de alimentación, la salida pasa a BAJA. Es por eso que el LED eventualmente se apaga. Es cuando el condensador carga a 2/3 de la tensión de alimentación. Una vez que el umbral alcanza este voltaje, entonces el pin es ALTO. Así que la salida va a BAJA y el LED se apaga.

Hay un retardo de aproximadamente 5 segundos con este circuito. Una vez que se enciende, el LED permanece encendido durante unos 5 segundos y luego se apaga permanentemente.

La red RC es lo que determina este tiempo de retardo. Cuanto mayor sea el valor del resistor y del condensador, mayor será el retardo. Así que si desea aumentar el tiempo de retardo, se elige un mayor resistor y condensador. Si desea acortar el tiempo de retardo, elija un resistor y un valor de condensador más pequeños.

Y así es como un circuito con un retardo de apagado funciona con un temporizador 555.

Para ver cómo funciona este circuito en la vida real, vea el video a continuación.
