Como Reduzir Tensão com Resistores


Circuito divisor de tensão com resistores


Digamos que você tenha uma fonte de alimentação principal que esteja fornecendo uma tensão que seja muito maior do que você precisa para uma parte específica de um circuito, como por exemplo para um microchip no circuito. Talvez o circuito seja executado fora de uma bateria de 9 volts, mas o microchip no circuito só precisa de 3V.

Como reduzir esta tensão?

Há muitas maneiras de fazê-lo, e uma das maneiras mais fáceis e mais baratas de fazê-lo é simplesmente usar resistências.

Com resistores, podemos formar um circuito divisor de tensão, para que possamos obter qualquer tensão que desejemos.

Para saber como reduzir a tensão, você simplesmente precisa entender como a matemática funciona para os circuitos divisores de tensão, e vamos examinar isso abaixo. Através desta técnica, você pode tomar qualquer tensão e baixá-la para qualquer nível desejado.

Como Reduzir Tensão à Metade

Como Reduzir Tensão de 24V para 12V

Para reduzir a tensão ao meio, simplesmente formamos um circuito divisor de tensão entre 2 resistores de igual valor (por exemplo, 2 10KΩ) resistores.

Neste exemplo, obteremos 12V de uma fonte de energia 24V.

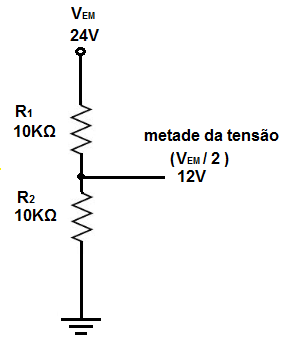

Circuito divisor de tensão com metade da tensão

Para dividir a tensão ao meio, tudo o que você deve fazer é colocar 2 resistores de igual valor em série e, em seguida, coloque um fio de ligação entre as resistências. Neste ponto em que o fio de ligação é colocado, a tensão será metade do valor da tensão que fornece o circuito.

O 24V é agora 12V. VCC é dividido pela metade.

Como reduzir a Tensão em Qualquer Valor

Como Reduzir Tensão de 12V para 9V

Você nem sempre pode querer a metade da tensão, mas você pode obter a tensão em qualquer nível que desejar, escolhendo os valores de resistência apropriados para um circuito divisor de tensão.

Talvez seu circuito esteja funcionando fora de 12V, mas você quer apenas 9V para alimentar um elemento de circuito particular. Como você pode obter o 12V em 9V?

E você pode fazê-lo com os valores de resistência corretos em um circuito divisor de tensão.

Como você calcula isso?

A fórmula para calcular a tensão que cai através do resistor R2 é mostrada abaixo.

Fórmula divisor de tensão para tensão através do resistor R2

Mas esta fórmula, na sua forma original, não nos ajuda a encontrar o resistor R2 que precisamos para obter uma determinada tensão.

Reorganizar esta fórmula e resolver R2 produz a fórmula abaixo.

Resistor, R2, fórmula do divisor de tensão

Esta é a fórmula que podemos usar para escolher o valor do resistor que precisamos para obter qualquer tensão que desejemos.

Então, com o nosso circuito, se tivermos 12 volts e queremos 9 volts dele, usamos a fórmula acima. Se usarmos um 10KΩ como nosso resistor R1, conectando os valores, obtemos R2= (V)(R1)/(VEM - V)= (9V)(10KΩ)/(12V - 9V)= 30KΩ. Então, podemos usar um resistor de 30KΩ como nosso resistor R2 com o resistor R1 sendo 10KΩ.

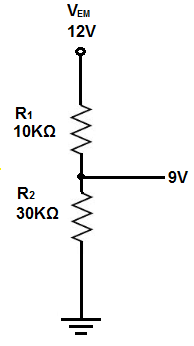

Exemplo do divisor de tensão

Vamos fazer mais um exemplo.

Digamos se você tem o mesmo circuito acima com 12V, mas só quer 5V. Se usarmos um 10KΩ como nosso resistor R1, conectando os valores, obtemos R2= (V)(R1)/(VIN - V)= (5V)(10KΩ)/(12V - 5V)= 7,14KΩ ≈ 7KΩ. Portanto, podemos usar um resistor de 7KΩ, pois nosso resistor R2 com o resistor R1 sendo 10KΩ.

Exemplo 2 do divisor de tensao

Portanto, é simples ver agora como qualquer tensão pode ser obtida com resistências em um circuito divisor de tensão.
