O que é a Tensão de Pico?
A tensão de pico, VP, é uma forma de onda de tensão que é medida a partir do eixo horizontal (na marca de referência de 0 altura) até a parte superior da forma de onda, chamada de crista da forma de onda.
Abaixo você pode ver o significado do eixo horizontal e a crista da forma de onda.
Mais uma vez, o eixo horizontal está na linha de referência 0, o que significa que é 0 altura acima da tensão positiva e é 0 altura abaixo da tensão negativa, o que significa que é correto entre as formas de onda de tensão positiva e negativa. Lembre-se, os sinais AC (corrente alternada) são sinais que alteram a polaridade muitas vezes. Por exemplo, um sinal de CA de 60 Hz vai da tensão positiva para a tensão negativa 60 vezes em um segundo. O sinal passa para o seu pico de tensão positiva, depois diminui e diminui, até ele atinge o meio exato, que é a linha de referência 0 altura. Em seguida, ele muda a polaridade e atinge o seu pico de tensão negativa e, em seguida, volta para a linha de referência do meio, de volta à tensão positiva - e este ciclo repete uma e outra vez. Esta linha de referência de 0 altura é o meio exato da transição do sinal de pico de tensão positiva para o pico de tensão negativa.
Esta linha de referência de 0 altura fornece a referência para que possamos medir a mesma para a tensão de pico da forma de onda, ou a crista. Isso é chamado de tensão máxima.
A tensão máxima representa a amplitude de uma forma de onda. Ele mostra quão grande a magnitude de uma forma de onda obtém da linha do eixo horizontal 0 ao pico da forma de onda.
Você pode ver neste exemplo acima que o pico da forma de onda é 10V. A parte superior da forma de onda é 10V e o eixo horizontal representa 0. Portanto, 10-0 = 10V.
Existe outro tipo de tensão chamado
tensão pico a pico. Às vezes, a tensão de pico
e a tensão de pico a pico são confundidas entre si. Vamos mostrar a diferença entre eles agora. Enquanto a
tensão de pico é a tensão da linha de referência horizontal 0 para a parte superior da forma de onda, a tensão

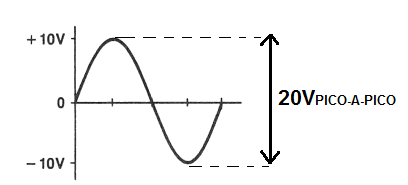

de pico a pico é a tensão da forma de onda completa, desde o pico da tensão negativa até o pico do tensão positiva.
Portanto, a tensão de pico a pico é o dobro do valor da forma de onda de tensão de pico. A forma de onda
acima é agora mostrada abaixo em relação à tensão de pico, não de pico a pico.
Portanto, a tensão de pico é exatamente metade do valor da forma de onda de tensão de pico a pico.
Exemplo de Tensão de Pico
Você encontrará a tensão máxima em muitos ambientes. Muitas vezes, quando as tensões são dadas, elas são dadas em suas tensões de pico. No entanto, nunca assumir uma tensão é a tensão de pico, a menos que seja especificamente especificado. Por exemplo, a tensão deve dizer no final, VP. Por exemplo, 60VP. Se não especificada, a tensão pode ser a tensão RMS ou a tensão média.
Vamos passar por um exemplo da vida real de VP em um item que você vê
regularmente em edifícios em todos os lugares, incluindo sua casa, uma tomada de CA. Como
você pode saber, uma saída de CA produz 120V. Esta tensão não é a tensão máxima. Esta é a
tensão RMS. Este mesmo 120Vrms é 340V na tensão de pico a pico. Então, no pico de tensão,
é 170 volts. Portanto, a tensão que sai da sua tomada CA (Estados Unidos) é 170Vpeak.
Este é apenas um exemplo comum.
Como Calcular a Tensão de Pico
A tensão de pico pode ser calculada a partir da tensão de pico a pico, tensão de rms ou tensão média.
As fórmulas para calcular a tensão de pico de qualquer uma dessas tensões são mostradas abaixo:
Como Calcular a Tensão de Pico da Tensão de Pico a Pico
Se você tiver o valor de tensão de pico a pico, você pode calcular a tensão de pico usando a fórmula acima.
Tudo o que você precisa fazer para obter a tensão de pico é multiplicar a tensão de pico a pico em 0,5.
Como Calcular a Tensão de Pico da Tensão RMS
Se você tiver o valor de tensão RMS, você pode calcular a tensão de pico usando a fórmula acima.
Tudo o que você deve fazer para obter o valor máximo é multiplicar a tensão RMS em 1,414.
Como Calcular a Tensão de Pico da Tensão Média
Se você tiver o valor da tensão média, você pode calcular a tensão de pico usando a fórmula acima.
Tudo o que você deve fazer para obter o valor máximo é multiplicar a tensão média por π/2,
que é aproximadamente 1,57.
